[AUTOCAD] 단위를 피트 /인치로 설정하는 방법

1. UNITS 명령어 실행 : 명령창에서 UNITS 입력 후 Enter

2. Drawing Units 대화상자에서 설정 변경

   1) Length Type: Architectural 선택 → 피트-인치 (10' - 6") 형식

   2) Insertion Scale: Inches 또는 Feet 선택 (보통은 Inches 추천)

   3) Angle Type: 필요시 Decimal Degrees 그대로 둬도 됨

   4) Lighting Type : American 미국식 조도 기준 (중요하진 않음)

3. 실무에서도 도면에 10' - 6"처럼 표시하는 게 표준

• 1 foot = 12 inches

즉, 10' - 6"은:

10 feet × 12 inches = 120 inches

120 inches + 6 inches = 126 inches = 3200.4 mm

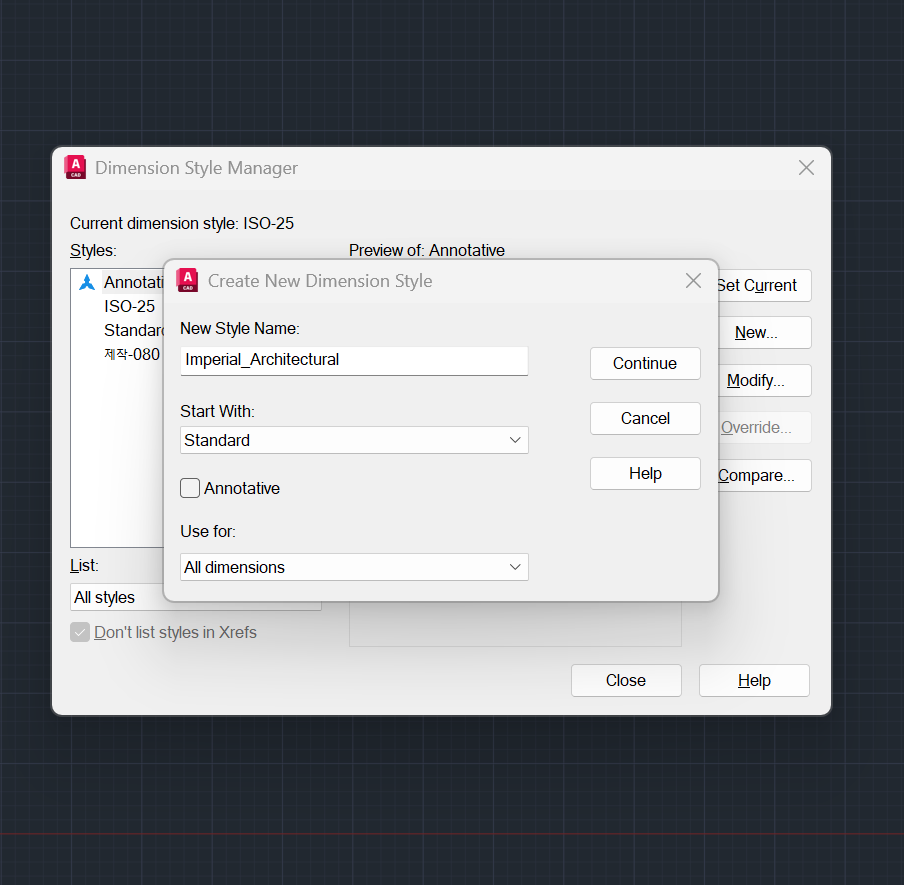

4. DIMSTYLE 확인 : DIMSTYLE 명령어 → 새로운 피트-인치 기반 DIMSTYLE 만들기

New... 클릭 -> 아래와 같이 작성



Lines 설정

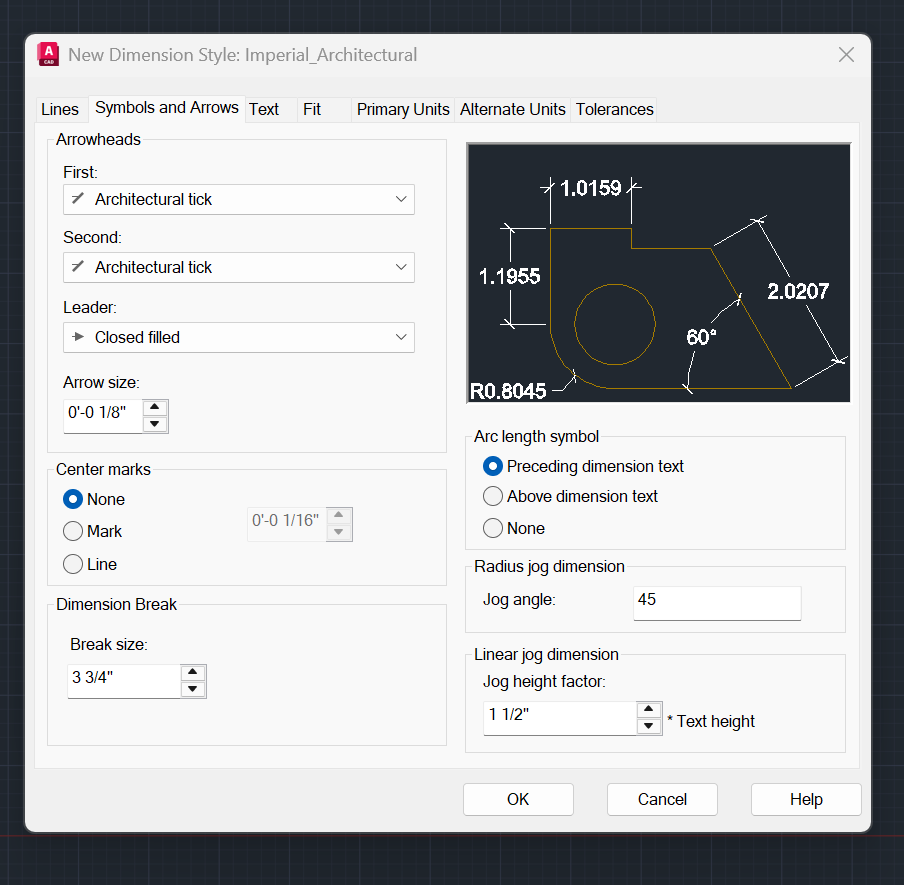

Symbols and Arrows 설정

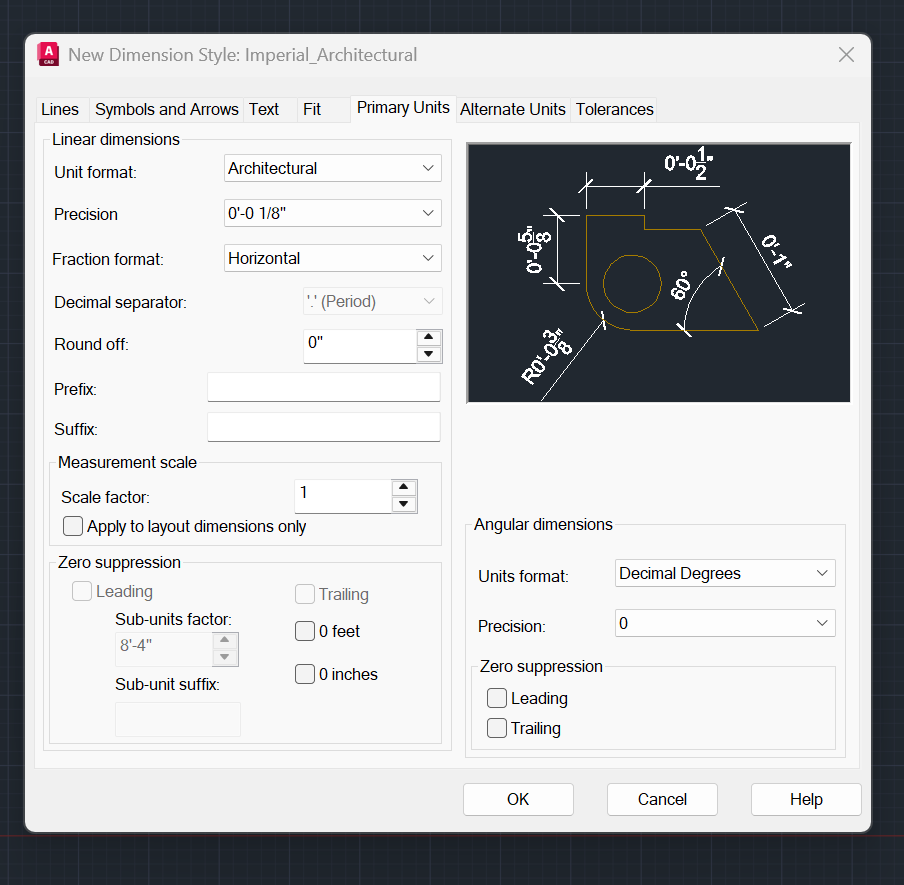

Primary Units 설정

Text 설정

나머지 부분은 디폴트 값으로 설정완료
