[1단계] Revit 프로젝트 단위 설정 (Project Units)

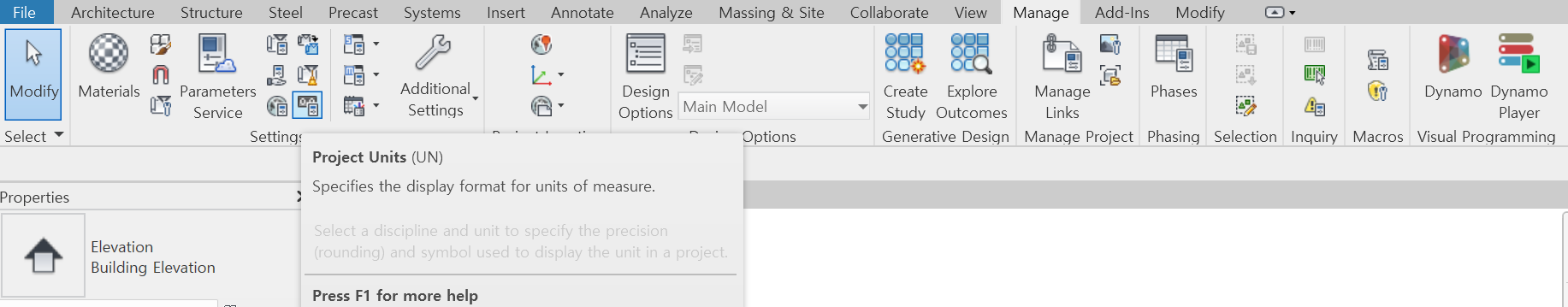

단축키 UN 또는
Manage 탭 → Project Units (Units)
| Length | Feet and fractional inches (0'-0 1/8") |
| Area | Square Feet (ft²) |
| Volume | Cubic Feet (ft³) |
| Slope | Rise/12 (예: 1/4" / 12") |
| Pipe Size | Feet and fractional inches (0'-0 1/8") |
| Pressure | psi |
| Temperature | °F |
| Flow | gpm |

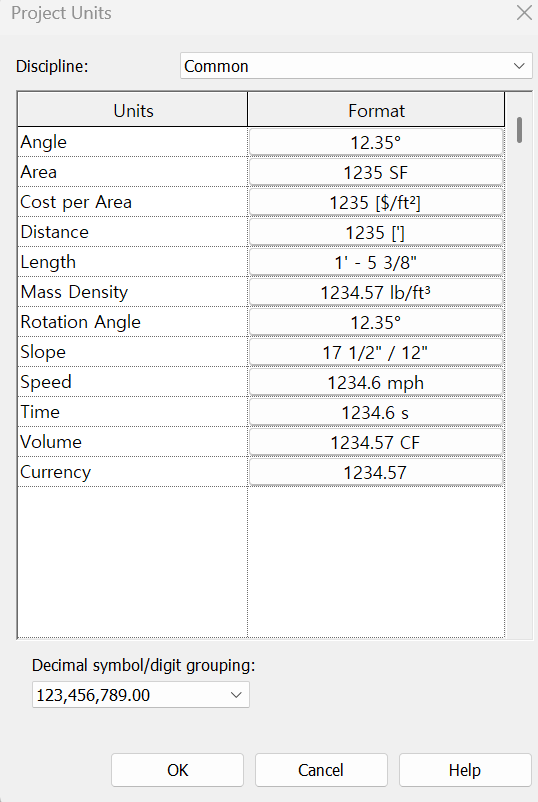

Common 설정

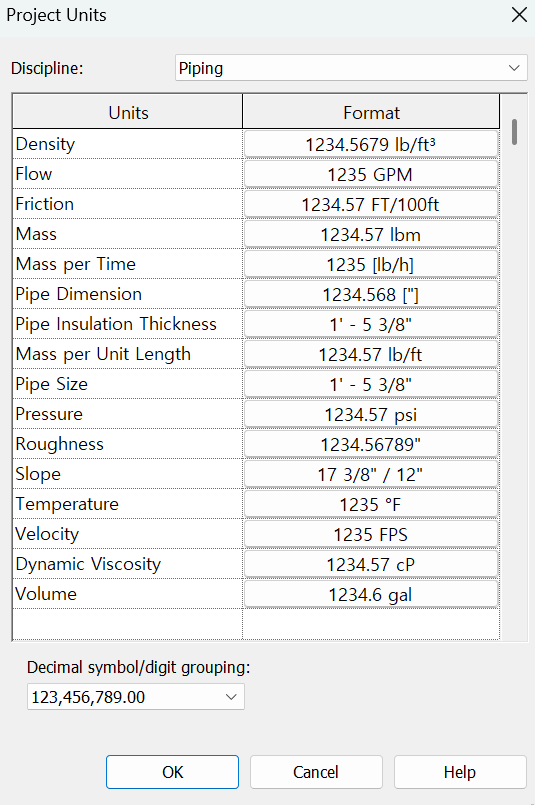

Piping 설정
Pipe Size 설정

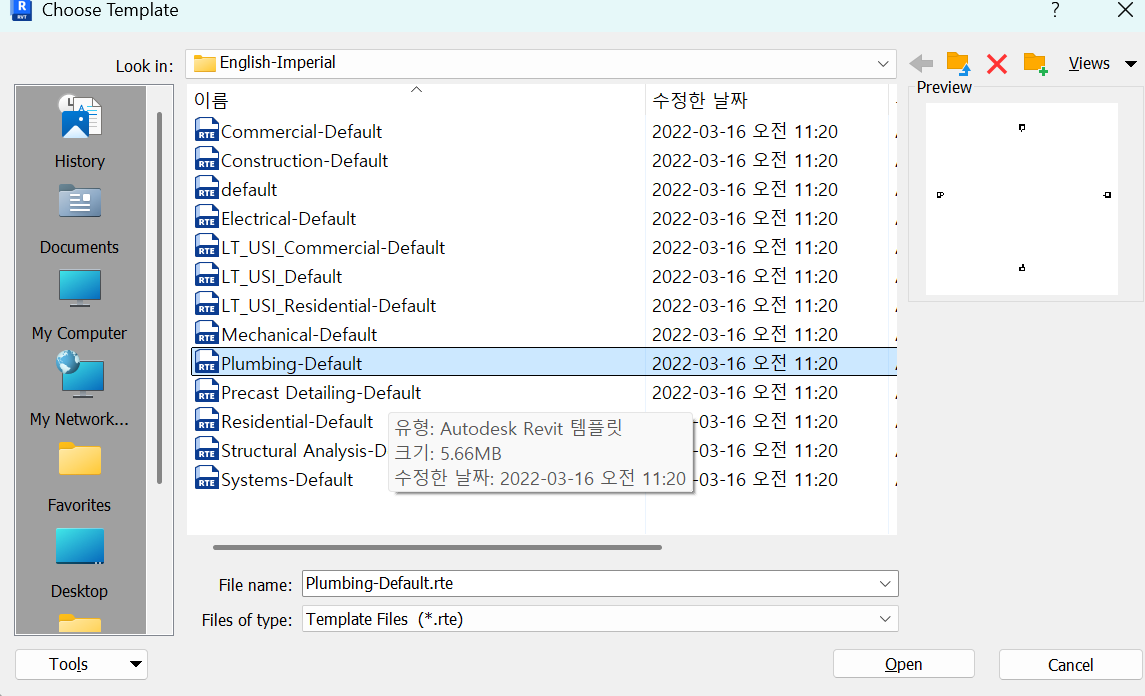

[2단계] 새 프로젝트를 Imperial Template으로 시작
New → Project
Template 선택 창에서 반드시:
Mechanical - DefaultImperial.rte 또는
Plumbing - DefaultImperial.rte 선택

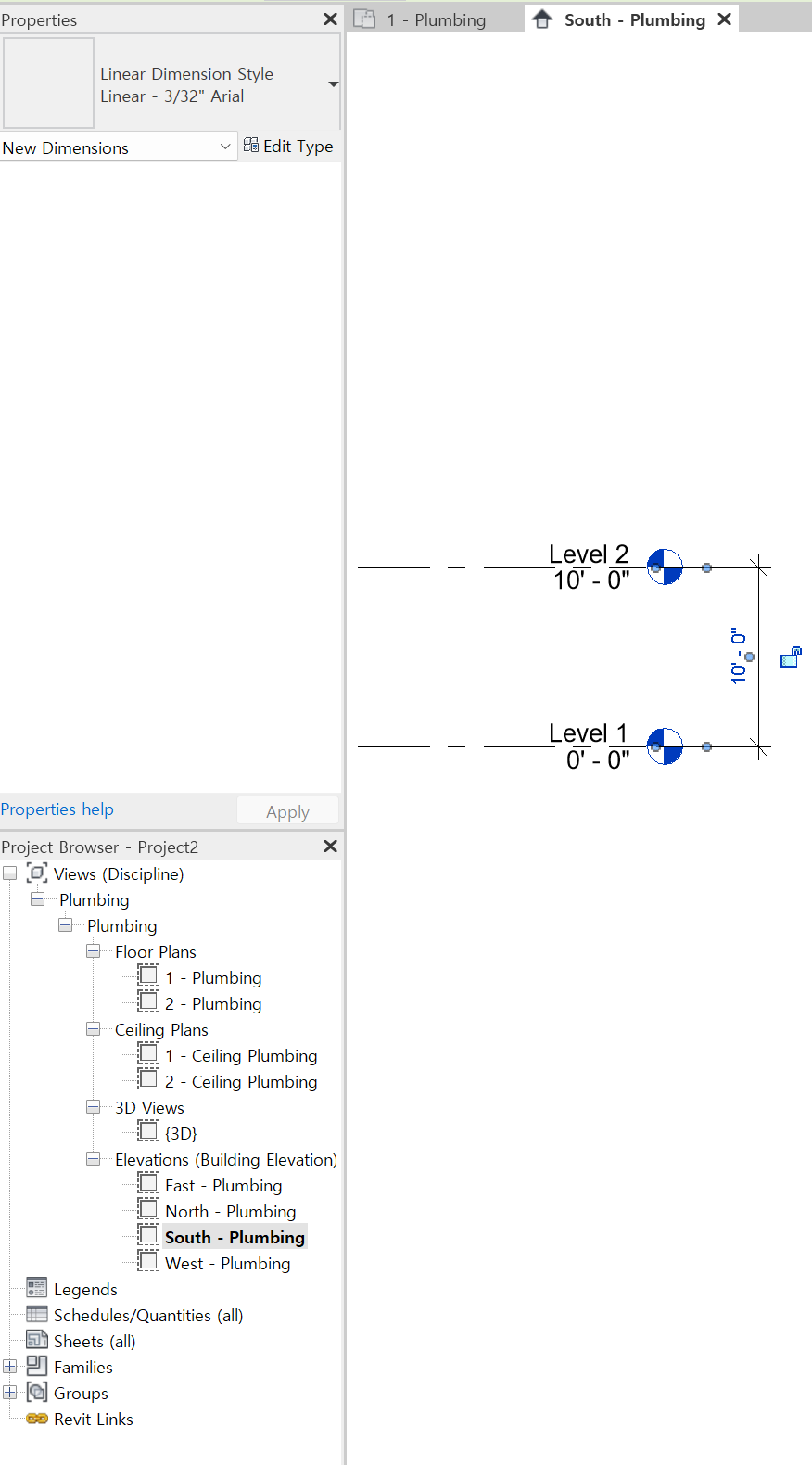

[3단계] 뷰 단위도 피트/인치 확인
Floor Plan 또는 Section 뷰에서 치수(Annotate → Aligned) 찍어보기
→ "0'-0" 형식으로 나와야 정상
[치수 단위(Units Format)] 수정 방법 – 실제 치수 스타일 기준
먼저 치수 하나를 클릭
- 이미 그려진 치수(Dimension)를 클릭하거나
- Annotate 탭 → Aligned Dimension으로 아무거나 하나 찍어도 돼
상단에 뜨는 Edit Type 클릭
- 속성(Properties) 패널에서 Type 옆에 있는 Edit Type 버튼 클릭
Type Properties 창에서 → Units Format 찾기
- Text나 Value Format 관련 항목 아래에 있음
- 항목 이름은 Units Format, 또는 Dimension Units Format
Units Format 클릭 → 설정 창 열림
- 거기서 Feet and fractional inches
- Rounding: 1/8"
- 기타 항목은 앞서 봤던 포맷 이미지 그대로 조정
