전기기능사 필기 애자공사 이격거리 문제 — 전선과 조영재 사이 2.5cm

전기기능사 필기 애자공사 이격거리 문제 — 전선과 조영재 사이 2.5cm

전기기능사 필기 전기설비 문제에서는 애자공사의 이격거리를 묻는 문제가 나올 수 있다.

이 문제는 어려운 계산 문제가 아니다.

하지만 표에서 어느 칸을 봐야 하는지 헷갈리면 틀리기 쉽다.

특히 조심해야 할 부분은 두 가지다.

전선 상호 간의 간격인지
전선과 조영재 사이의 간격인지

이번 문제는 전선과 조영재 사이의 간격을 묻는다.

1. 문제

애자공사를 건조한 장소에 시설하려고 한다.

사용 전압은 400V 이하이다.

이때 전선과 건물 구조물 사이에는 최소 몇 cm 이상 떨어져 있어야 할까?

2. 어려운 용어 정리

2.1 애자공사

애자공사는 전선을 애자로 지지하여 시설하는 공사 방식이다.

애자는 전선을 잡아 주면서 전선이 건물 구조물과 직접 닿지 않도록 도와주는 절연 지지물이다.

2.2 건조한 장소

건조한 장소는 비나 이슬에 젖지 않는 장소로 보면 된다.

문제에서 건조한 장소라고 나오면 표에서는 비나 이슬에 젖지 않는 장소를 찾으면 된다.

건조한 장소
= 비나 이슬에 젖지 않는 장소

2.3 조영재

조영재는 건축물의 구조를 이루는 부분이라고 이해하면 쉽다.

예를 들면 벽, 기둥, 보, 천장 같은 구조 부분을 생각하면 된다.

조영재
= 건물 구조물

2.4 전선과 조영재 사이의 간격

전선과 조영재 사이의 간격은 전선과 건물 구조물 사이의 떨어진 거리다.

이 문제에서는 전선끼리의 간격이 아니라 전선과 건물 구조물 사이의 간격을 묻고 있다.

전선 상호 간격 아님
전선과 조영재 사이의 간격임

3. 풀이 과정

문제 조건을 정리하면 다음과 같다.

애자공사
건조한 장소
사용 전압 400V 이하
전선과 조영재 사이의 간격

이 조건에서 가장 먼저 해야 할 일은 표에서 어느 칸을 볼지 결정하는 것이다.

건조한 장소
→ 비나 이슬에 젖지 않는 장소

400V 이하
→ 400V 이하 열

전선과 조영재 사이의 간격
→ 전선 상호 간격이 아니라 조영재와의 간격

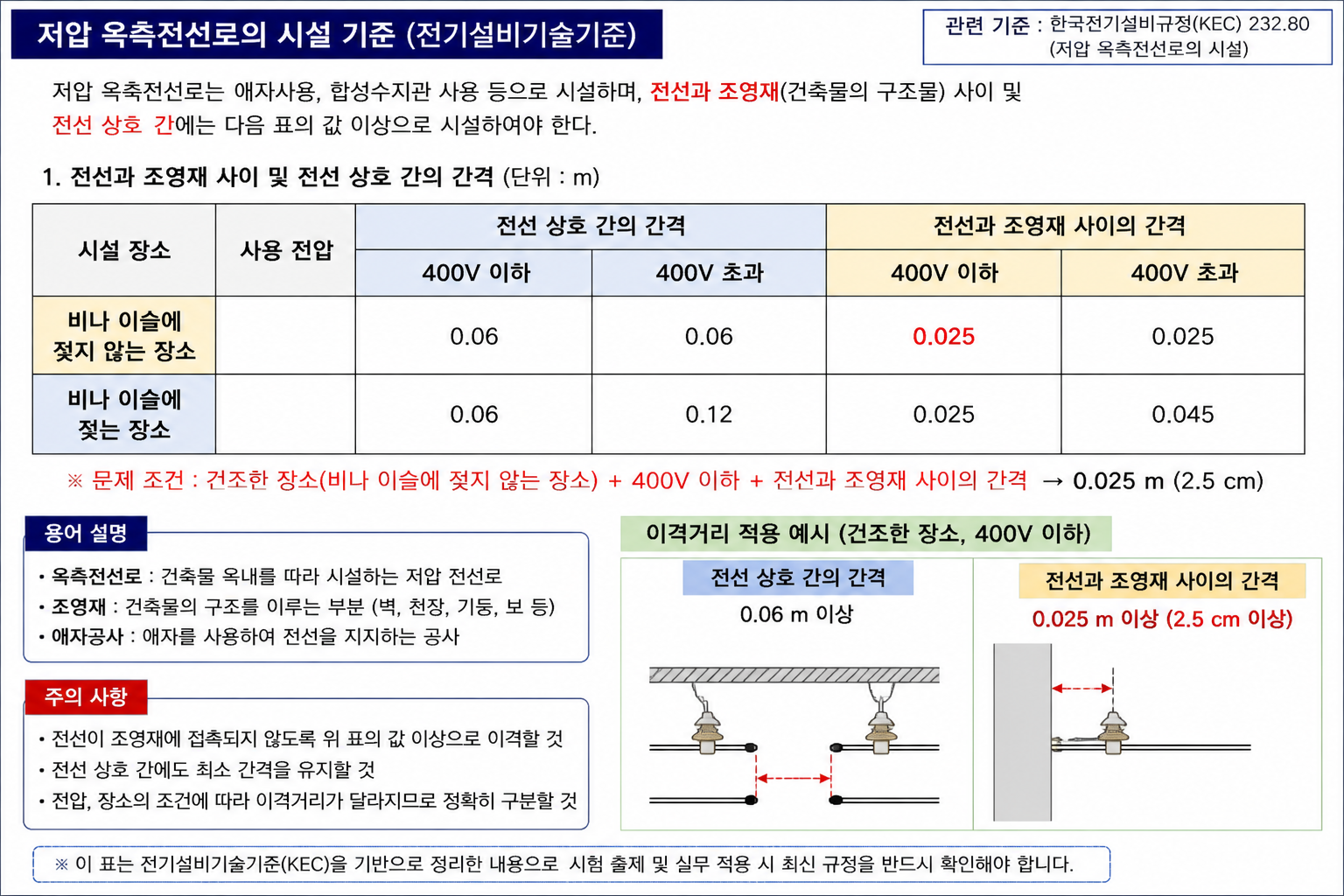

표에서 이 조건을 찾으면 값은 다음과 같다.

0.025m

그런데 문제는 cm로 묻고 있다.

따라서 단위를 바꿔야 한다.

0.025m = 2.5cm

또는 25mm를 cm로 바꾸어도 된다.

25mm = 2.5cm

그래서 정답은 2.5cm다.

4. 정답

정답은 2.5cm이다.

내부 문제 보기 기준으로는 다음과 같다.

정답: ① 2.5

5. 핵심 이론: 애자공사 이격거리 문제 푸는 순서

이런 문제는 표를 무작정 외우기보다 조건을 순서대로 읽는 것이 중요하다.

5.1 장소를 먼저 확인한다

문제에서 건조한 장소라고 했다.

따라서 표에서는 비나 이슬에 젖지 않는 장소를 찾는다.

건조한 장소
= 비나 이슬에 젖지 않는 장소

5.2 전압을 확인한다

문제에서 사용 전압이 400V 이하라고 했다.

따라서 400V 이하 값을 찾아야 한다.

사용 전압 400V 이하

5.3 간격 종류를 확인한다

이 문제에서 가장 중요한 부분이다.

문제는 전선끼리의 간격을 묻지 않았다.

전선과 조영재 사이의 간격을 물었다.

전선과 조영재 사이
= 0.025m
= 25mm
= 2.5cm

6. 마무리

이번 문제에서 가장 중요한 조건은 다음이다.

건조한 장소
사용 전압 400V 이하
전선과 조영재 사이의 간격

이 세 조건을 연결하면 다음과 같다.

건조한 장소
+ 400V 이하
+ 전선과 조영재 사이
= 0.025m
= 25mm
= 2.5cm

따라서 이번 문제의 정답은 2.5cm이다.

---
