전기기능사 필기 전기설비 문제에서는 전선의 색상을 묻는 문제가 나올 수 있다.

이런 문제는 계산 문제가 아니다.

하지만 색상 하나를 헷갈리면 바로 틀릴 수 있다.

특히 많이 헷갈리는 부분이 있다.

바로 L3와 N의 색상이다.

1. 문제

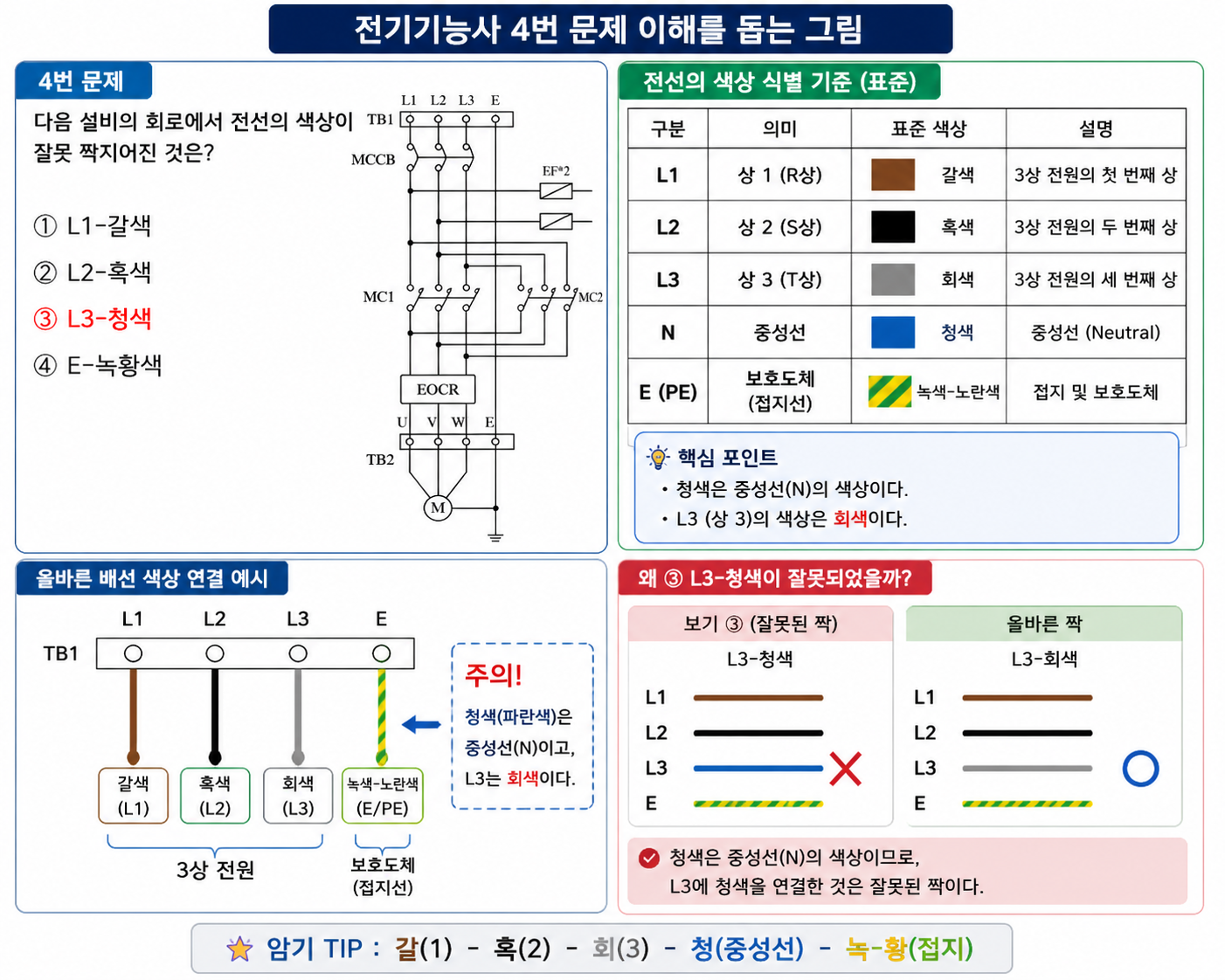

전동기 회로 그림에서 단자대와 차단기, 전자접촉기, 과전류 계전기 등이 함께 표시되어 있다.

이 회로에서 전선 색상을 다음과 같이 정리했다고 하자.

L1은 갈색
L2는 흑색
L3는 청색
보호도체는 녹색-노란색

이 중에서 잘못된 연결은 무엇일까?

2. 어려운 용어 정리

2.1 L1, L2, L3

L1, L2, L3는 3상 회로의 각 상을 구분하는 표시다.

전선 색상은 다음처럼 외우면 된다.

L1 = 갈색
L2 = 흑색
L3 = 회색

2.2 N

N은 중성선을 뜻한다.

중성선의 색상은 청색이다.

N = 청색

여기서 중요한 점은 청색이 L3 색상이 아니라는 것이다.

청색은 N이다.

2.3 E 또는 PE

E 또는 PE는 접지, 보호도체와 연결해서 이해하면 된다.

보호도체는 녹색-노란색 조합으로 표시한다.

보호도체 = 녹색-노란색

2.4 TB

TB는 단자대다.

전선을 연결하거나 외부 배선과 내부 회로를 접속하는 부분이다.

TB = 단자대

2.5 MCCB

MCCB는 배선용 차단기다.

전원 입력부에서 과전류나 단락 사고가 발생했을 때 회로를 차단하는 장치다.

MCCB = 배선용 차단기

2.6 MC

MC는 전자접촉기다.

전동기 회로에서 전원을 투입하거나 차단하는 데 사용된다.

MC = 전자접촉기

2.7 EOCR

EOCR은 전자식 과전류 계전기다.

전동기에 과전류가 흐르는지 감지하여 보호하는 역할을 한다.

EOCR = 전자식 과전류 계전기

2.8 U, V, W, M

U, V, W는 전동기 쪽 3상 단자 표시다.

M은 전동기를 뜻한다.

U, V, W = 전동기 3상 단자
M = 전동기

3. 풀이 과정

이 문제는 전선 색상 연결이 맞는지 확인하는 문제다.

먼저 기준 색상을 정리하면 다음과 같다.

L1 = 갈색
L2 = 흑색
L3 = 회색
N = 청색
보호도체 = 녹색-노란색

문제에서 잘못된 부분은 이것이다.

L3 = 청색

L3는 청색이 아니다.

L3는 회색이다.

청색은 N의 색상이다.

따라서 잘못된 연결은 L3-청색이다.

4. 정답

정답은 L3-청색이다.

정확히 정리하면 다음과 같다.

L3 = 회색
N = 청색

5. 핵심 이론: 전선 색상 식별

전선 색상 식별 문제는 어렵게 생각하면 안 된다.

시험에서는 다음 표를 바로 떠올리는 것이 중요하다.

L1 = 갈색
L2 = 흑색
L3 = 회색
N = 청색
보호도체 = 녹색-노란색

5.1 가장 헷갈리는 포인트

가장 헷갈리는 포인트는 청색이다.

청색은 L3가 아니다.

청색은 N이다.

청색 = N
회색 = L3

5.2 보호도체는 녹색-노란색

접지나 보호도체와 관련된 표현이 나오면 녹색-노란색을 떠올리면 된다.

보호도체 = 녹색-노란색

5.3 회로도 기호에 겁먹지 말기

문제 그림에는 TB, MCCB, MC, EOCR, U, V, W, M 같은 기호가 많이 보인다.

하지만 이 문제의 질문은 회로 동작이 아니다.

질문은 전선 색상이다.

질문: 전선 색상이 잘못 짝지어진 것은?
핵심: L3는 회색, 청색은 N

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

L3-청색

이 표현은 틀린 연결이다.

정리하면 다음과 같다.

L1 = 갈색
L2 = 흑색
L3 = 회색
N = 청색
보호도체 = 녹색-노란색

따라서 이번 문제의 정답은 L3-청색이다.

---
