전기기능사 필기 과부하 보호장치 문제 — 생략할 수 없는 경우는?

전기기능사 필기 과부하 보호장치 문제 — 생략할 수 없는 경우는?

전기기능사 필기 전기설비 문제에서는 보호장치를 언제 생략할 수 있고, 언제 생략하면 안 되는지가 출제될 수 있다.

이번 문제는 겉으로 보면 과부하 보호장치의 예외 규정을 묻는 문제처럼 보이지만, 실제로는 위험한 장소일수록 보호장치를 생략하면 안 된다는 판단을 할 수 있는지 확인하는 문제다.

1. 문제

다음 중 과부하 보호장치를 생략할 수 있는 경우로 보기 어려운 것은 무엇일까?

이미 다른 보호장치로 회로가 보호되고 있는 경우,
특정 IT 계통 조건을 만족하는 경우,
회로가 갑자기 끊어지면 더 위험한 경우에는
과부하 보호장치 생략이 허용될 수 있다.

그렇다면 화재나 폭발 위험이 있는 장소도
같은 방식으로 과부하 보호장치를 생략할 수 있을까?

티스토리 게시글 초안에서는 4지선다형 보기를 반드시 넣지 않는다.
이번 문제는 설명형 문제만으로도 학습 흐름이 자연스럽기 때문에 보기를 제거한다.

2. 어려운 용어 정리

2.1 과부하 보호장치

과부하 보호장치는 전선이나 설비에 너무 큰 전류가 오래 흐를 때 회로를 보호하는 장치다.

전류가 지나치게 많이 흐르면 전선이 뜨거워지고, 심하면 화재로 이어질 수 있다.
그래서 전기설비에서는 과부하 보호장치를 기본적으로 설치해야 한다.

2.2 생략할 수 있는 경우

과부하 보호장치는 원칙적으로 설치해야 하지만, 예외적으로 생략할 수 있는 경우가 있다.

예를 들면 이미 다른 보호장치가 같은 회로를 충분히 보호하고 있는 경우다.
또는 회로가 갑자기 끊어지는 것이 오히려 더 큰 위험을 만들 수 있는 경우도 있다.

2.3 화재 또는 폭발 위험성이 있는 장소

화재나 폭발 위험성이 있는 장소는 일반 장소보다 훨씬 위험하다.

이런 장소에서는 작은 이상이나 과열도 큰 사고로 이어질 수 있다.
따라서 이런 장소를 “보호장치를 생략해도 되는 곳”으로 보면 안 된다.

3. 풀이 과정

이 문제는 과부하 보호장치를 생략할 수 없는 경우를 찾는 문제다.

먼저 생략할 수 있는 경우의 흐름을 보면 다음과 같다.

이미 다른 보호장치가 보호하고 있다
→ 생략 가능

회로가 갑자기 끊어지면 더 위험하다
→ 생략 가능

특정 계통 조건에서 다른 보호 방식이 있다
→ 생략 가능

하지만 화재나 폭발 위험성이 있는 장소는 다르다.

화재 위험이 있다
폭발 위험이 있다
특수설비 또는 특수 장소다
→ 보호장치를 생략하는 것이 아니라 더 엄격하게 봐야 한다

따라서 이 문제에서 고를 답은 화재 또는 폭발 위험성이 있는 장소에 관한 경우다.

4. 정답

정답은 화재 또는 폭발 위험성이 있는 장소에 설치되는 설비나 특수설비 및 특수 장소의 요구사항을 별도로 규정하는 경우이다.

이 경우에는 과부하 보호장치를 생략할 수 없다.

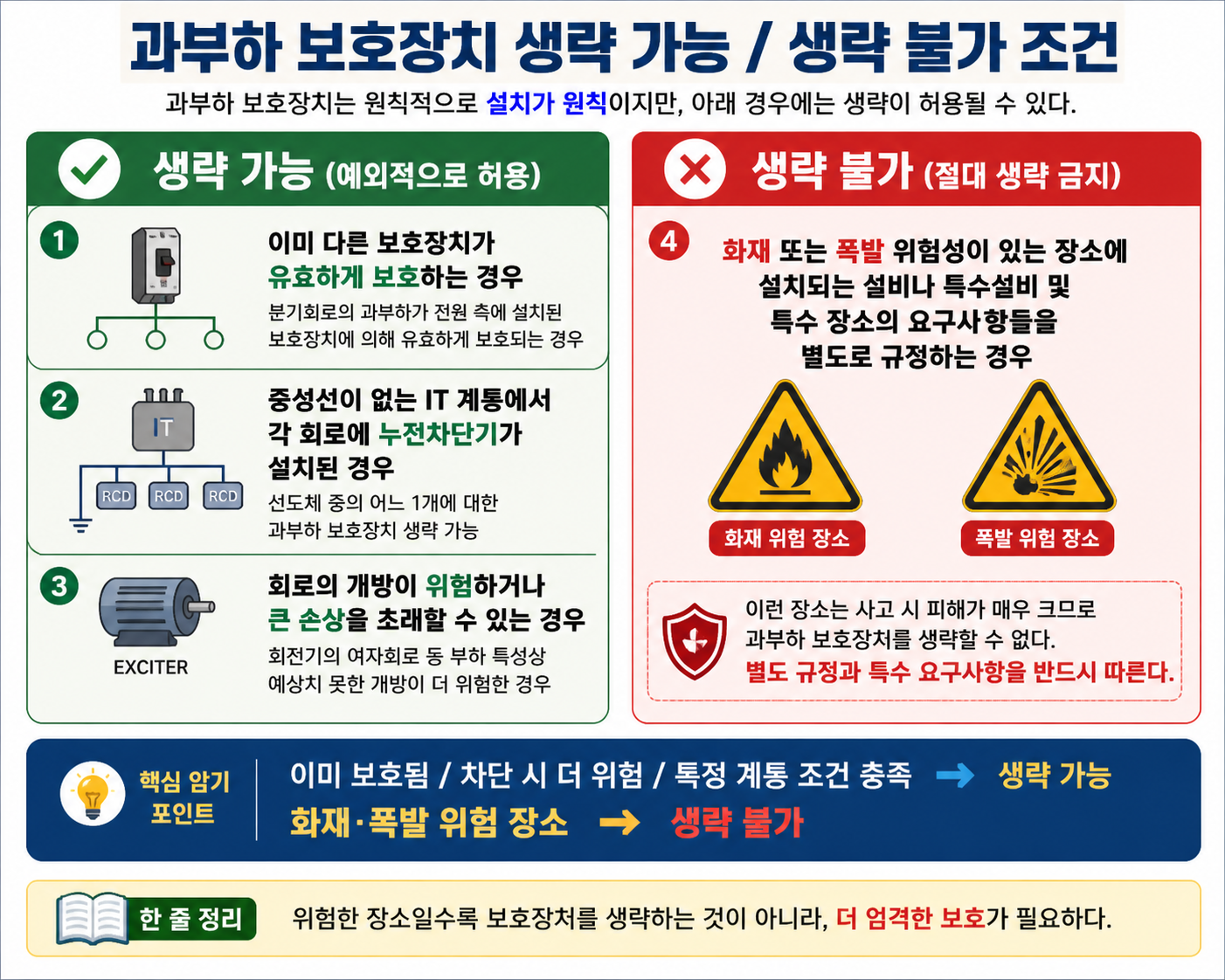

5. 핵심 이론: 과부하 보호장치 생략 조건

이번 문제의 핵심 이론은 생략 가능한 예외와 생략 불가 조건을 구별하는 것이다.

전기기능사 필기에서는 단순히 “생략할 수 있다”는 문장을 외우는 것보다, 어떤 경우가 위험해서 생략하면 안 되는지 구별하는 것이 중요하다.

5.1 보호장치 생략 가능 조건

과부하 보호장치를 생략할 수 있는 경우는 보통 다음 흐름으로 이해하면 된다.

이미 보호되고 있다
또는
차단되면 더 위험하다
또는
다른 보호 조건이 갖춰져 있다

여기서 중요한 것은 “아무 보호도 하지 않아도 된다”는 뜻이 아니라는 점이다.

생략은 보호를 포기하는 것이 아니라, 다른 보호 방식이나 회로 특성 때문에 별도의 과부하 보호장치를 두지 않는다는 뜻이다.

5.2 보호장치 생략 불가 조건

화재 또는 폭발 위험이 있는 장소는 보호장치를 생략하면 안 된다.

화재 위험 장소
폭발 위험 장소
특수설비
특수 장소
= 생략 가능이 아니라 별도 규정 적용

위험한 장소일수록 보호 기준을 완화하는 것이 아니라 더 엄격하게 봐야 한다.

5.3 암기 포인트

위험한 장소는 생략하지 않는다.
화재·폭발 위험 장소 = 과부하 보호장치 생략 불가

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

화재 또는 폭발 위험성이 있는 장소

이 표현이 나오면 과부하 보호장치를 생략할 수 없는 경우를 떠올리면 된다.

정리하면 다음과 같다.

이미 보호됨
+ 차단되면 더 위험함
+ 특정 계통 조건 충족
= 생략 가능

화재·폭발 위험 장소
= 생략 불가

따라서 이번 문제의 정답은 화재 또는 폭발 위험성이 있는 장소에 관한 경우이다.

---
