전기기능사 필기 합성수지관 배선 문제 — 신축을 고려해야 한다

전기기능사 필기 합성수지관 배선 문제 — 신축을 고려해야 한다

전기기능사 필기 전기설비 문제에서는 합성수지관 배선의 특징이 자주 출제될 수 있다.

합성수지관은 가볍고 시공이 쉬우며 내식성이 좋은 장점이 있다.

하지만 열과 기계적 충격에는 약하고, 온도 변화에 따라 늘어나거나 줄어드는 신축을 고려해야 한다.

이번 문제는 바로 이 특징을 알고 있는지 확인하는 문제다.

1. 문제

합성수지관 배선에 대한 설명 중 틀린 설명을 고르는 문제다.

합성수지관은 절연전선을 사용해야 하고, 관 안에서 전선 접속점을 만들면 안 된다.

또한 중량물의 압력이나 심한 기계적 충격을 받는 장소에는 적합하지 않다.

그렇다면 합성수지관의 관, 박스, 기타 부속품은 온도 변화에 의한 신축을 고려하지 않아도 될까?

2. 어려운 용어 정리

2.1 합성수지관

합성수지관은 플라스틱 계열 재료로 만든 전선관이다.

전선을 관 안에 넣어 보호하는 데 사용한다.

금속관과 달리 가볍고 시공이 쉬운 장점이 있지만, 열과 충격에는 약한 편이다.

2.2 절연전선

절연전선은 도체가 절연물로 덮여 있는 전선이다.

합성수지관 배선에서는 관 안에 절연전선을 넣어 시설해야 한다.

2.3 접속점

접속점은 전선과 전선을 서로 이어 붙이는 부분이다.

합성수지관 안에서 전선을 접속하면 점검과 보수가 어렵다.

그래서 관 안에서 전선에 접속점을 만들어서는 안 된다.

2.4 온도변화에 의한 신축

온도변화에 의한 신축은 온도가 올라가거나 내려가면서 재료가 늘어나거나 줄어드는 현상이다.

합성수지관은 플라스틱 계열 재료이므로 여름과 겨울의 온도 차이에 영향을 받을 수 있다.

따라서 관, 박스, 기타 부속품을 설치할 때 신축을 고려해야 한다.

3. 풀이 과정

이 문제는 다음 조건을 묻고 있다.

합성수지관 배선
설명으로 틀린 것

합성수지관 배선에 대한 설명을 판단할 때는 아래 내용을 먼저 확인하면 된다.

절연전선을 사용해야 한다.
→ 맞는 설명

관 안에서 전선 접속점을 만들면 안 된다.
→ 맞는 설명

중량물의 압력이나 심한 기계적 충격을 받는 장소에 시설하면 안 된다.
→ 맞는 설명

온도변화에 의한 신축을 고려할 필요가 없다.
→ 틀린 설명

합성수지관은 플라스틱 계열 재료라서 온도 변화에 영향을 받는다.

따라서 온도 변화에 의한 신축을 고려해야 한다.

그런데 신축을 고려할 필요가 없다고 하면 실제 합성수지관 배선의 특징과 반대가 된다.

그래서 이 표현이 틀린 설명이다.

4. 핵심 판단

틀린 표현은 다음이다.

온도변화에 의한 신축을 고려할 필요가 없다

올바른 이해는 다음이다.

온도변화에 의한 신축을 고려해야 한다

합성수지관은 온도 변화에 따라 늘어나거나 줄어들 수 있다.

그래서 관, 박스, 기타 부속품을 설치할 때는 온도 변화로 인한 신축을 고려해야 한다.

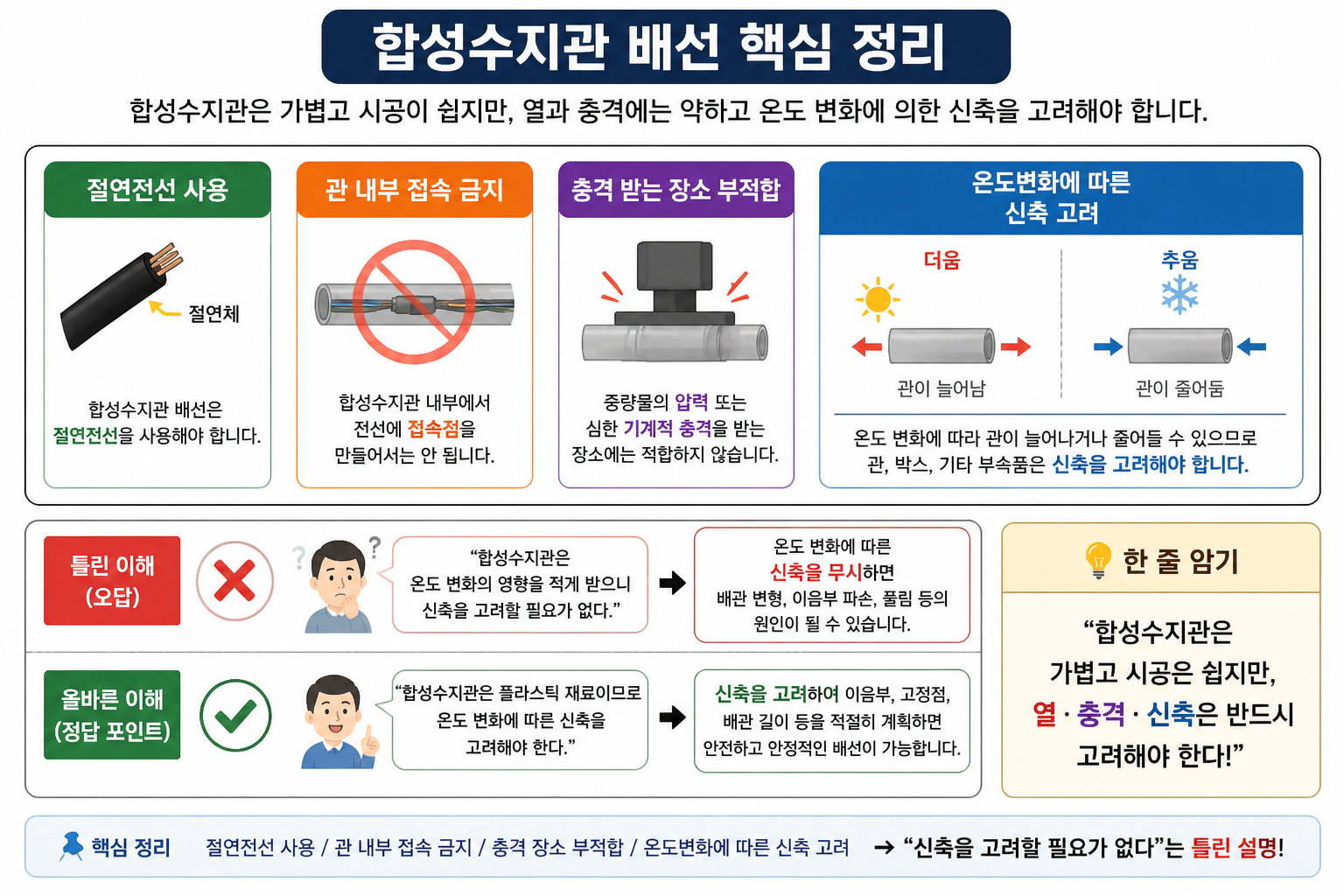

5. 핵심 이론: 합성수지관 배선의 특징

이번 문제의 핵심 이론은 합성수지관 배선의 장점과 약점을 구별하는 것이다.

전기기능사 필기에서는 합성수지관의 특징을 단순히 좋은 점만 외우면 안 된다.

특히 열, 충격, 신축을 함께 기억해야 한다.

5.1 합성수지관의 장점

합성수지관은 다음과 같은 장점이 있다.

가볍다.
시공이 쉽다.
내식성이 좋다.
절연성이 좋다.
비자성체이다.

이런 장점 때문에 일반적인 배선 보호용으로 많이 떠올릴 수 있다.

5.2 합성수지관의 약점

하지만 합성수지관은 다음과 같은 약점도 있다.

열에 약하다.
기계적으로 약하다.
충격을 받는 장소에 부적합하다.
온도 변화에 따른 신축을 고려해야 한다.

이 문제는 바로 이 약점 중 온도 변화에 의한 신축을 묻고 있다.

5.3 관 안 접속점 금지

합성수지관 안에서 전선에 접속점을 만들면 안 된다.

관 내부는 나중에 점검하기 어렵기 때문이다.

관 안 접속점
→ 점검 어려움
→ 보수 어려움
→ 접속 불량 위험
→ 만들면 안 됨

5.4 신축 고려가 핵심이다

합성수지관은 온도 변화의 영향을 받는다.

더운 환경에서는 늘어날 수 있고, 추운 환경에서는 줄어들 수 있다.

그래서 관과 박스, 부속품을 시설할 때 신축을 고려해야 한다.

합성수지관
→ 플라스틱 계열
→ 온도 변화 영향
→ 신축 고려 필요

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

온도변화에 의한 신축을 고려할 필요가 없다

이 표현은 틀린 설명이다.

정리하면 다음과 같다.

합성수지관
+ 온도 변화 영향 있음
+ 신축 고려 필요
= “신축을 고려할 필요가 없다”는 틀림

합성수지관은 가볍고 시공이 쉽지만, 열과 충격에 약하고 온도 변화에 따른 신축을 고려해야 한다.

---
