전기기능사 필기 노출 배관 문제 — 배관을 조영재에 고정하는 재료는 새들

전기기능사 필기 노출 배관 문제 — 배관을 조영재에 고정하는 재료는 새들

전기기능사 필기 전기설비 문제에서는 전기공사재료의 이름과 역할을 묻는 문제가 자주 나온다.

이번 문제는 단순히 자재 이름을 외우는 문제가 아니라, 문제 문장 속의 핵심 표현인 노출 배관, 조영재, 고정을 읽고 알맞은 재료를 떠올리는 문제다.

1. 문제

전기공사에서 배관이 벽이나 천장처럼 보이는 곳에 드러나게 설치되어 있다.
이때 배관을 건축물의 구조 부분에 단단히 붙잡아 고정하려면 어떤 전기공사재료를 사용해야 할까?

2. 어려운 용어 정리

2.1 노출 배관

노출 배관은 배관이 벽, 천장, 기둥 같은 곳에 드러나게 설치된 상태를 말한다.

배관이 보이는 상태이기 때문에, 배관이 흔들리거나 처지지 않도록 중간중간 고정해 주어야 한다.

2.2 조영재

조영재는 전기설비가 설치되는 건축물의 벽, 천장, 기둥 같은 구조 부분을 말한다.

이 문제에서 조영재는 “배관을 붙여 고정하는 대상”이라고 이해하면 쉽다.

2.3 새들

새들은 노출 배관을 조영재에 고정하는 데 사용하는 전기공사재료다.

쉽게 말하면, 배관을 벽이나 천장에 붙잡아 주는 고정용 부속이라고 보면 된다.

2.4 커플링, 노멀 벤드, 로크너트

커플링은 관과 관을 이어 주는 재료다.

노멀 벤드는 배관의 방향을 바꿀 때 사용하는 재료다.

로크너트는 관과 박스 등을 접속할 때 나사 부분을 조여 고정하는 재료다.

특히 로크너트는 박스의 원형 구멍에 전선관이 들어가고, 그 접속부를 조여 고정하는 모습으로 이해하면 좋다.

이번 문제에서는 커플링, 노멀 벤드, 로크너트가 아니라, 배관을 조영재에 고정하는 재료를 찾아야 한다.

3. 풀이 과정

이 문제는 노출 배관을 조영재에 고정하는 재료를 묻는 문제다.

문제에서 핵심 조건은 다음과 같다.

노출 배관
조영재
고정

이 세 조건을 연결하면 다음과 같이 정리할 수 있다.

노출 배관
→ 벽이나 천장에 드러나게 설치된 배관

조영재
→ 벽, 천장, 기둥 같은 건축물 구조 부분

고정
→ 배관을 흔들리지 않게 붙잡아 주는 것

따라서 필요한 재료는 배관을 조영재에 붙잡아 주는 새들이다.

4. 정답 또는 핵심 판단

정답은 새들이다.

노출 배관을 조영재에 고정
= 새들

커플링은 관과 관을 접속할 때 사용한다.
노멀 벤드는 배관의 방향을 바꿀 때 사용한다.
로크너트는 관과 박스의 접속부를 조여 고정할 때 사용한다.

따라서 이번 문제에서는 새들을 골라야 한다.

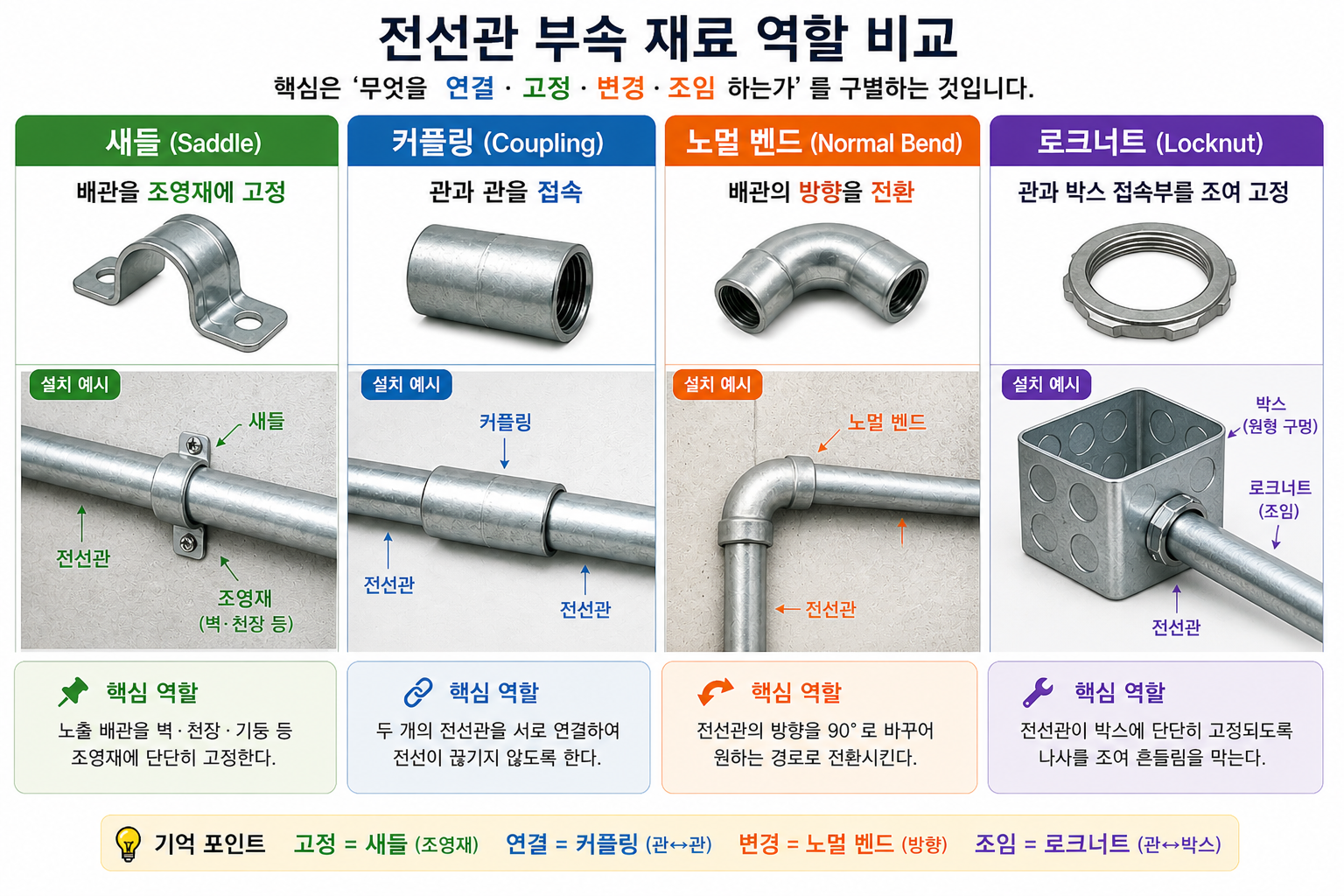

5. 핵심 이론: 전기공사재료는 역할로 외운다

이번 문제의 핵심은 전기공사재료를 이름만 외우는 것이 아니라, 역할로 구별하는 것이다.

전기기능사 필기에서는 비슷한 전기공사재료 이름이 함께 보기로 나오는 경우가 많다.
이럴 때는 “무엇을 하는 재료인가?”를 먼저 생각해야 한다.

5.1 새들

새들
= 배관을 조영재에 고정

문제에 “노출 배관”, “조영재”, “고정”이 나오면 새들을 떠올린다.

5.2 커플링

커플링
= 관과 관을 접속

커플링은 배관끼리 이어 주는 재료다.

5.3 노멀 벤드

노멀 벤드
= 배관 방향 전환

배관이 직각으로 꺾이거나 방향을 바꿀 때 떠올리면 된다.

5.4 로크너트

로크너트
= 관과 박스 접속부를 조여 고정

로크너트는 배관 자체를 벽에 고정하는 재료가 아니라, 박스와 전선관이 만나는 접속부를 조여 주는 재료다.

박스의 둥근 구멍에 전선관이 들어가고, 그 접속부를 로크너트로 조여 고정한다고 생각하면 이미지가 쉽게 잡힌다.

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

노출 배관에서 배관을 조영재에 고정

이 표현이 나오면 새들을 떠올리면 된다.

정리하면 다음과 같다.

관과 관 접속 = 커플링
배관 방향 전환 = 노멀 벤드
관과 박스 접속부 조임 = 로크너트
배관을 조영재에 고정 = 새들

따라서 이번 문제의 핵심은 새들은 노출 배관을 조영재에 고정하는 재료라는 것이다.

---
