전기기능사 필기 가연성 가스 장소 공사방법 — 정답은 금속관 공사

전기기능사 필기 가연성 가스 장소 공사방법 — 정답은 금속관 공사

전기기능사 필기 전기설비 문제에서는 장소의 위험 조건을 보고 알맞은 배선 공사방법을 고르는 문제가 출제될 수 있다.

이번 문제는 보기만 보면 전선관 공사 종류를 묻는 단순 암기 문제처럼 보인다.

하지만 실제 핵심은 가연성 가스가 존재하는 장소라는 조건을 읽고, 그 장소에 맞는 저압시설 공사방법을 떠올리는 것이다.

1. 문제

가연성 가스가 있을 수 있는 장소에 저압 전기설비를 시설하려고 한다.

이런 장소에서는 전기설비가 불꽃이나 과열의 원인이 되면 화재 또는 폭발 위험으로 이어질 수 있다.

이때 저압시설의 배선 공사방법으로 가장 알맞은 것은 무엇일까?

2. 어려운 용어 정리

2.1 가연성 가스

가연성 가스는 불이 붙을 수 있는 성질을 가진 가스를 말한다.

이런 가스가 존재하는 장소에서는 전기설비에서 작은 불꽃이나 열이 발생해도 위험해질 수 있다.

그래서 일반 장소보다 더 안전한 공사방법을 선택해야 한다.

2.2 저압시설

저압시설은 저압 전기설비를 말한다.

이 문제는 저압의 전압 범위를 묻는 문제가 아니라, 저압 전기설비를 어떤 방식으로 공사해야 하는지를 묻는 문제다.

2.3 금속관 공사

금속관 공사는 전선을 금속관 안에 넣어 보호하는 공사방법이다.

가연성 가스가 존재하는 장소에서는 전선이 손상되거나, 접속부 문제가 생기거나, 외부 충격으로 전기적 위험이 발생하는 것을 줄이는 것이 중요하다.

이 문제에서는 바로 이 금속관 공사를 떠올려야 한다.

3. 풀이 과정

이 문제는 다음 조건을 묻고 있다.

가연성 가스가 존재하는 장소
저압시설
공사방법

먼저 가연성 가스가 존재하는 장소라는 말에 주목해야 한다.

이런 장소에서는 전기설비가 발화원이 될 수 있기 때문에 배선 공사방법을 일반 장소처럼 생각하면 안 된다.

보기 중에서 이 조건에 맞는 공사방법은 금속관 공사다.

가연성 가스 존재 장소
→ 화재·폭발 위험
→ 안전한 배선 보호 필요
→ 금속관 공사

4. 정답

정답은 금속관 공사다.

보기식으로 정리하면 다음과 같다.

정답: ③ 금속관 공사

5. 핵심 이론: 가연성 가스 장소의 배선 공사방법

이번 문제의 핵심 이론은 가연성 가스가 존재하는 위험 장소에서는 배선 공사방법을 더 안전하게 선택해야 한다는 것이다.

전기기능사 필기에서는 이론을 길게 외우기보다, 문제에 나오는 핵심 조건과 정답을 빠르게 연결하는 것이 중요하다.

5.1 가연성 가스 장소는 위험 장소다

가연성 가스가 있는 장소에서는 전기설비의 이상이 단순 고장으로 끝나지 않을 수 있다.

다음과 같은 문제가 화재나 폭발 위험으로 이어질 수 있다.

스파크
과열
전선 손상
접속 불량
절연 손상

그래서 문제에서 가연성 가스라는 말이 나오면 위험 장소라는 점을 먼저 떠올려야 한다.

5.2 이 문제의 암기 포인트

이 문제는 다음처럼 외우면 된다.

가연성 가스가 존재하는 장소
= 저압시설 공사방법
= 금속관 공사

5.3 금속관 공사와 금속 몰드 공사를 구별한다

이 문제에서 자주 헷갈리는 보기는 금속 몰드 공사다.

두 보기 모두 금속이라는 단어가 들어가지만, 정답은 금속 몰드 공사가 아니다.

금속이라는 단어만 보고 고르지 말 것
가연성 가스 장소의 정답은 금속관 공사

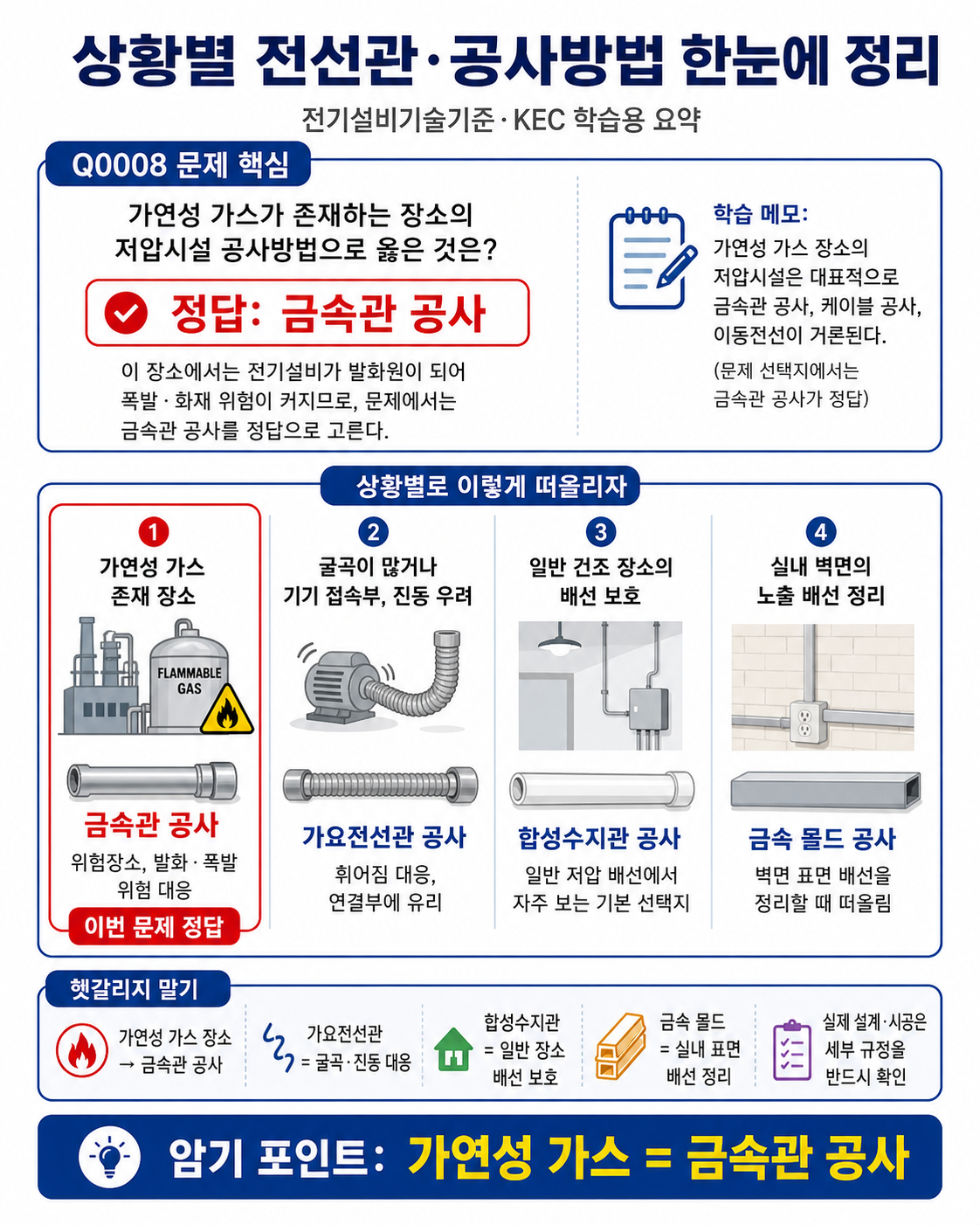

5.4 상황별 전선관·공사방법을 함께 정리한다

이번 문제의 정답은 금속관 공사지만, 보기에는 비슷한 공사방법들이 함께 나온다.

그래서 각 공사방법을 다음처럼 상황과 연결해두면 문제를 더 쉽게 풀 수 있다.

가연성 가스 존재 장소
→ 금속관 공사

굴곡이 많거나 기기 접속부, 진동 우려
→ 가요전선관 공사

일반 건조 장소의 배선 보호
→ 합성수지관 공사

실내 벽면의 노출 배선 정리
→ 금속 몰드 공사

주의할 점은 이 정리가 시험 학습용 요약이라는 것이다.

실제 설계와 시공에서는 장소의 위험도, 방폭 구조, 배선 종류, 사용전압, 보호 방식, 세부 시공 조건에 따라 달라질 수 있으므로 전기설비기술기준과 KEC의 세부 조항을 확인해야 한다.

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

가연성 가스가 존재하는 장소

이 표현이 나오면 위험 장소의 배선 공사방법을 떠올려야 한다.

정리하면 다음과 같다.

가연성 가스 존재
+ 저압시설 공사방법
= 금속관 공사

따라서 이번 문제의 정답은 금속관 공사다.

---

feat. GPT
이 글은 전기기능사 필기 일부 기출 유형을 학습용으로 정리하기 위해 GPT의 도움을 받아 초안을 구성하고, 작성자가 검토·수정한 글입니다.
본문 이해를 돕기 위한 일부 설명 이미지도 AI를 활용해 제작했습니다.
