전기기능사 필기 전기설비 문제에서는 지선의 종류를 묻는 문제가 출제될 수 있다.

이번 문제는 지선의 이름만 외우는 문제처럼 보이지만, 실제로는 문제 문장 안에 있는 조건을 읽고 어떤 지선인지 판단해야 하는 문제다.

1. 문제

다른 지선을 설치하기 어렵고 장력이 비교적 작은 경우,
지선용 근가를 전주 밑부분 가까이에 묻어 시설하는 지선은 무엇인가?

2. 어려운 용어 정리

2.1 지선

지선은 전주나 지지물이 기울어지거나 넘어지지 않도록 잡아주는 보강선이다.

전선은 전주에 걸려 있을 때 장력을 가진다.
이 장력 때문에 전주가 한쪽 방향으로 당겨질 수 있다.

특히 전선이 끝나는 곳, 방향이 바뀌는 곳, 분기되는 곳에서는 전주에 한쪽 방향의 힘이 크게 작용할 수 있다.

이때 전주를 반대 방향에서 잡아주기 위해 설치하는 선이 지선이다.

2.2 장력

장력은 줄, 전선, 케이블 같은 것이 당겨지는 힘이다.

전선이 팽팽하게 설치되어 있으면 전주는 전선이 당기는 방향으로 힘을 받는다.
이 힘이 크면 전주가 기울어지거나 넘어질 수 있다.

이 문제에서 “장력이 비교적 작다”는 말은 큰 힘을 받는 지선이 아니라, 상대적으로 작은 힘을 처리하는 지선을 말한다.

2.3 근가

근가는 지선을 땅에 고정하기 위해 땅속에 묻는 고정물이다.

쉽게 말하면 지선이 잡아당기는 힘을 땅이 받아줄 수 있도록 묻어두는 버팀 구조물이다.

지선은 그냥 땅에 꽂아 두는 것이 아니라, 지선용 근가 같은 고정물을 이용해 땅속에 단단히 고정한다.

2.4 지지물

지지물은 전선을 지지하는 구조물이다.

전기설비 문제에서는 보통 전주, 철탑, 지지대 같은 것을 말한다.

이 문제에서는 지선이 전주 같은 지지물을 잡아주는 역할을 한다고 보면 된다.

2.5 전주 밑부분

전주 밑부분은 전주가 땅에 세워져 있는 아래쪽 부분을 말한다.

기출 유형에서는 이 부분을 지지물 근원이라고 표현할 수 있다.
쉽게 말하면 전주가 땅과 만나는 아래쪽 가까운 곳이다.

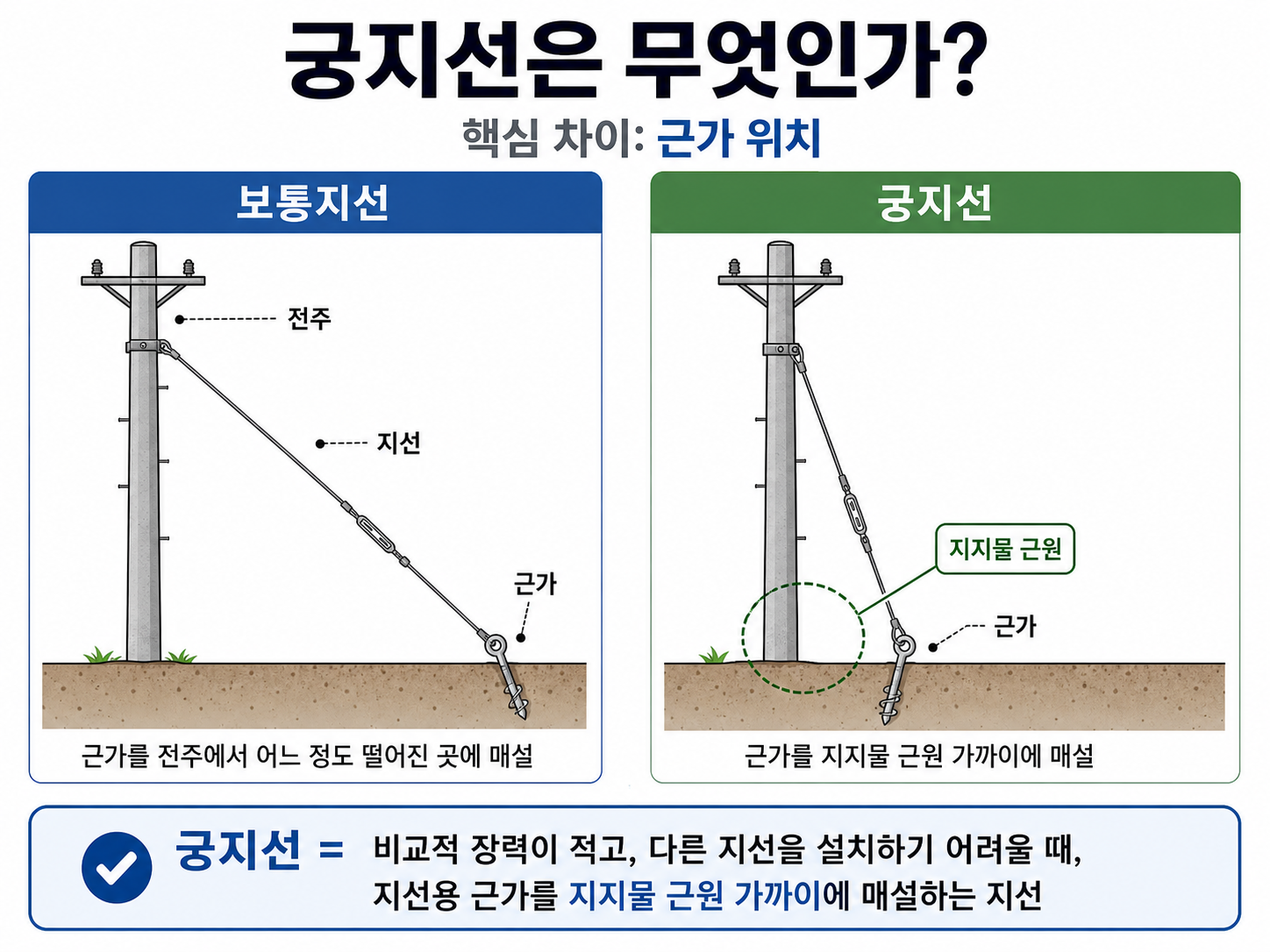

궁지선 문제에서 가장 중요한 조건은 다음이다.

지선용 근가를 전주 밑부분 가까이에 묻는다

일반적인 지선은 전주에서 어느 정도 떨어진 곳에 근가를 묻고 비스듬히 잡아준다.
하지만 이 문제에서는 근가를 전주 가까이에 묻는다고 했으므로, 일반적인 보통지선이 아니라 궁지선을 떠올려야 한다.

2.6 매설

매설은 땅속에 묻는다는 뜻이다.

이 문제에서는 지선용 근가를 땅속에 묻는 것을 말한다.

3. 풀이 과정

이 문제는 지선의 종류를 묻는 문제다.

문제에서 주어진 조건은 다음과 같다.

다른 지선을 설치하기 어렵다
장력이 비교적 작다
지선용 근가를 전주 밑부분 가까이에 묻는다

각 조건을 풀이하면 다음과 같다.

다른 지선을 설치하기 어렵다
→ 보통지선, 수평지선, Y지선 등을 설치하기 어려운 현장 조건이다.

장력이 비교적 작다
→ 큰 장력을 처리하는 지선이 아니라 비교적 작은 힘을 처리하는 지선이다.

지선용 근가를 전주 밑부분 가까이에 묻는다
→ 근가를 전주에서 멀리 떨어뜨리지 못하고 전주 가까이에 묻는 형태다.

일반적인 지선은 전주에서 어느 정도 떨어진 곳에 근가를 묻고, 지선을 비스듬히 설치하여 전주를 잡아준다.

하지만 이 문제는 근가를 전주 밑부분 가까이 묻는다고 했다.
또한 장력이 비교적 작고 다른 지선을 설치하기 어려운 경우라고 했다.

이 조건을 모두 만족하는 지선은 궁지선이다.

4. 정답

정답은 궁지선이다.

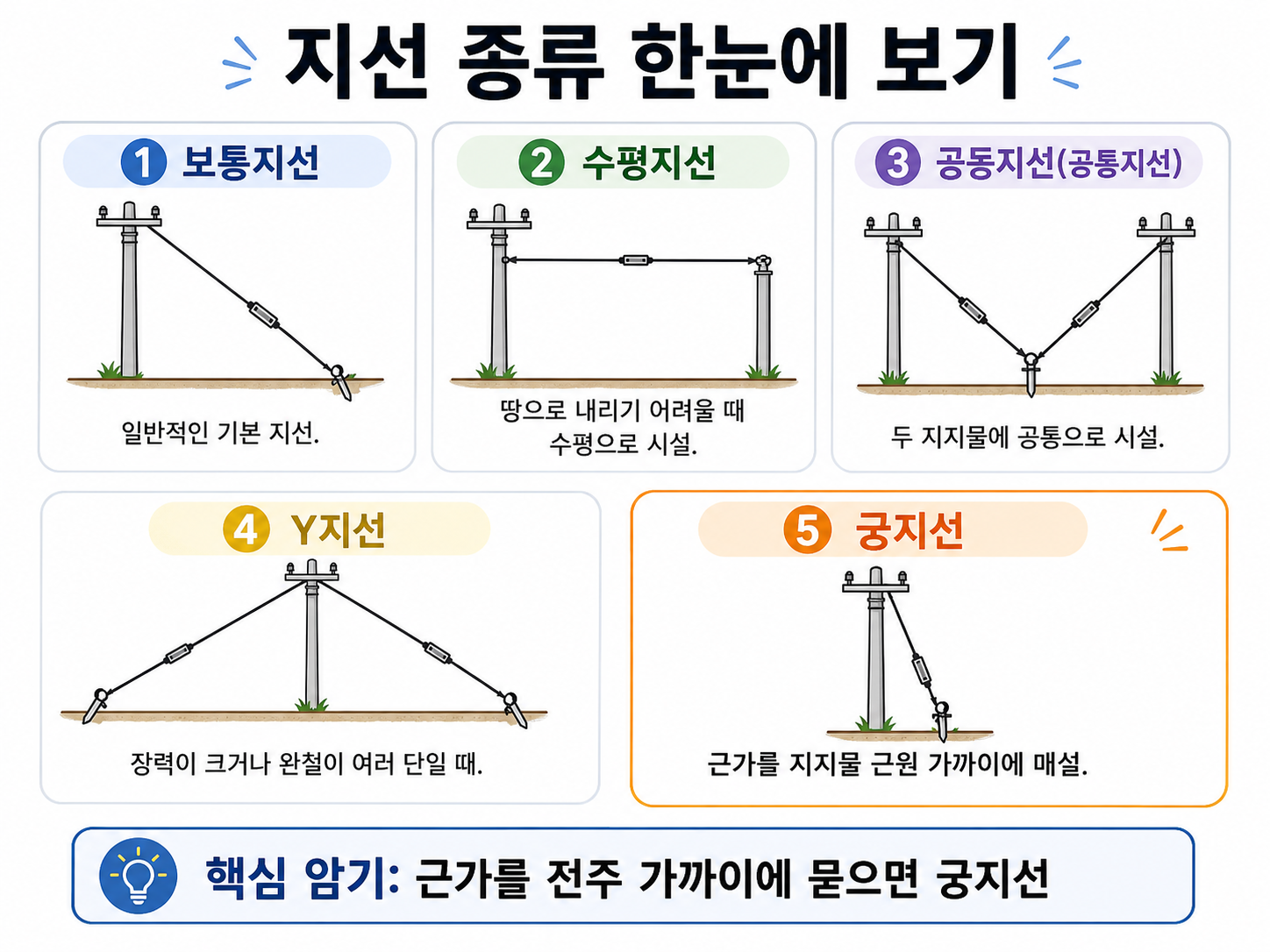

5. 핵심 이론: 지선의 종류

이번 문제의 핵심 이론은 지선의 종류를 구별하는 것이다.

전기기능사 필기에서는 지선의 이름을 단순 암기하는 것보다, 각 지선이 어떤 조건에서 사용되는지 구분하는 것이 중요하다.

5.1 보통지선

보통지선은 일반적인 경우에 사용하는 기본 지선이다.

전주에서 어느 정도 떨어진 곳에 지선용 근가를 묻고, 지선을 비스듬히 설치하여 전주를 잡아준다.

일반적인 기본 지선
= 보통지선

5.2 수평지선

수평지선은 보통지선을 땅으로 내리기 어려운 경우, 전주와 전주 사이 또는 전주와 보조 지지물 사이에 수평 방향으로 시설하는 지선이다.

보통지선을 땅으로 내리기 어려울 때
수평 방향으로 시설
= 수평지선

5.3 공동지선(공통지선)

공동지선은 두 개의 지지물에 공통으로 시설하는 지선이다.

일부 기출 보기에는 공통지선으로 표시될 수 있다.
이 글에서는 기본 학습 용어를 공동지선으로 잡고, 일부 기출 표기와 연결하기 위해 공동지선(공통지선)으로 병기한다.

두 개의 지지물에 공통으로 시설
= 공동지선(공통지선)

5.4 Y지선

Y지선은 여러 단의 완철이 설치되어 있거나 장력이 큰 경우, 또는 H주 등에 보통지선을 2단으로 부설하는 형태의 지선이다.

Y자 형태로 힘을 나누어 받는 구조로 이해하면 된다.

완철이 여러 단
장력이 큼
H주
보통지선을 2단으로 부설
= Y지선

5.5 궁지선

궁지선은 비교적 장력이 작고, 다른 종류의 지선을 시설할 수 없는 경우에 적용하는 지선이다.

지선용 근가를 전주 밑부분 가까이에 묻는 것이 핵심 특징이다.

장력이 비교적 작음
다른 지선 설치 곤란
근가를 전주 밑부분 가까이에 묻음
= 궁지선

6. 마무리

이번 문제에서 가장 중요한 표현은 다음이다.

지선용 근가를 전주 밑부분 가까이에 묻는다

이 표현이 나오면 궁지선을 떠올리면 된다.

정리하면 다음과 같다.

장력이 비교적 작다
+ 다른 지선을 설치하기 어렵다
+ 지선용 근가를 전주 밑부분 가까이에 묻는다
= 궁지선

따라서 이번 문제의 정답은 궁지선이다.

---
